La batería de energía de los vehículos de nueva energía tiene altos requisitos de corriente. Los conectores conductores comunes no pueden transportar una cantidad tan grande de corriente y voltaje, mientras que las barras de cobre (barras colectoras de cobre) son diferentes. Son un producto conductor de alta corriente con buena conductividad, disipación de calor, entrada y salida flexibles, buena flexibilidad, adaptabilidad a alto voltaje y alta corriente, y pueden conectarse bien a módulos de batería.
Hay tres formas principales de conectar barras de cobre en el paquete de baterías de vehículos de nueva energía:

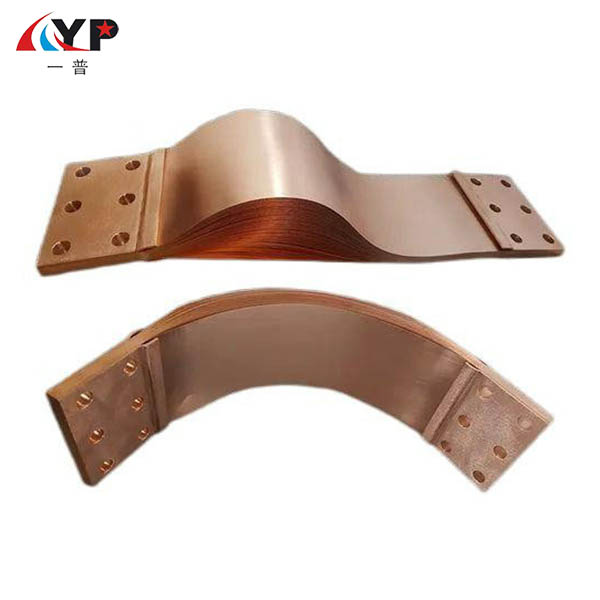

1. Conexión de barra colectora de cobre flexible
Las barras colectoras de cobre blando se fabrican apilando múltiples capas de conductores de láminas de cobre delgadas y planas para evitar la corona, y la capa exterior se extruye para cubrir la capa de aislamiento. Tienen buena flexibilidad y se pueden doblar y plegar fácilmente para cumplir con diversos requisitos de temperatura y aislamiento. La conexión de barra colectora de cobre blando es una conexión flexible entre transformadores, grupos electrógenos y otros equipos conductores grandes, que se utiliza principalmente para la conexión conductiva de paquetes de baterías de energía y pilas de carga, y actualmente es el método de conexión más utilizado.
2. Conexión de barra colectora de cobre duro
Por lo general, actúa como conductor en el espacio de un paquete de batería compacto, un conductor largo con una sección transversal rectangular o biselada (redondeada), y el aislamiento incluye principalmente tubos termorretráctiles, moldeo por inyección en molde, moldeo por inmersión y otros métodos. Además de los materiales de cobre, las barras de aluminio también se pueden utilizar para conexiones duras, desempeñando un papel en la transmisión de corriente y la conexión de equipos eléctricos en circuitos.
3. Conexión de barra colectora de cobre FlatWire
Se utiliza para conectar celdas de batería individuales y componentes eléctricos, como vehículos eléctricos híbridos y vehículos eléctricos puros, adecuados para cargar conexiones de baterías. Es una alternativa a la tradicional conexión de barras entre el suministro principal de energía y los equipos de distribución.
Se utiliza para conectar celdas de batería individuales y componentes eléctricos, como vehículos eléctricos híbridos y vehículos eléctricos puros, adecuados para cargar conexiones de baterías. Es una alternativa a la tradicional conexión de barras entre el suministro principal de energía y los equipos de distribución.
Después de comprender a grandes rasgos el método de conexión de barras de cobre en módulos de baterías de vehículos de nueva energía, vale la pena profundizar en los parámetros técnicos de las barras de cobre:
Elconexión flexible de barra colectora de cobreUtilizado en baterías de vehículos de nueva energía, también conocido como junta de expansión de barra colectora de cobre, desempeña principalmente un papel regulador para reducir y evitar la tensión en la junta. Al compensar el desplazamiento causado por la expansión y contracción térmica de la tubería, garantiza un funcionamiento normal y seguro, evita que la barra colectora de cobre se rompa y tiene un efecto protector.
La barra colectora de cobre se puede dividir en dos tipos según las diferentes ocasiones: expansión de barra colectora y equipo, barra colectora y expansión de barra colectora. El material de la junta se selecciona principalmente en función del material de la barra colectora; por ejemplo, la barra colectora de aluminio y la junta de cobre requieren el uso de juntas de expansión de cobre y aluminio. En general, el cobre y el aluminio no son adecuados para el pegado directo. Si la unión es necesaria en circunstancias especiales, la junta de la barra colectora de cobre debe tratarse con estaño caliente para evitar reacciones electroquímicas entre el aluminio y el cobre, que pueden afectar el uso del producto.
La barra colectora de cobre utiliza un conductor de cobre rojo T2 y aislamiento de PVC. En comparación con otros materiales de cobre, el cobre rojo T2 tiene menos impurezas y produce productos con baja resistencia y alto contenido de cobre. En comparación con la tecnología tradicional de tubos termocontraíbles, el material aislante de PVC tiene un mejor aislamiento y resistencia a la presión, una vida útil más larga y productos suaves, hermosos y con más textura.
Las barras colectoras de cobre metálico YIPU se utilizan ampliamente para la instalación en serie entre módulos de baterías de vehículos de nueva energía, adecuadas para ingeniería eléctrica, como aparatos de alto y bajo voltaje, contactos de interruptor, equipos de distribución, conductos de bus e ingeniería de fundición electrolítica de alta corriente. YIPU Metal puede diseñar varias soluciones de barras colectoras de cobre según las necesidades del cliente, incluido el moldeo por extrusión, el moldeo por inmersión y la instalación de tuberías de plástico caliente. Si lo necesita, contáctenos para brindarle las soluciones de barras colectoras de cobre adecuadas.
