La clave para elegir un alambre trenzado de cobre plano o un alambre trenzado de cobre redondo es determinar si su escenario de aplicación valora más el área de contacto y la estabilidad estructural, o si valora más la flexibilidad de flexión y la conveniencia del cableado.

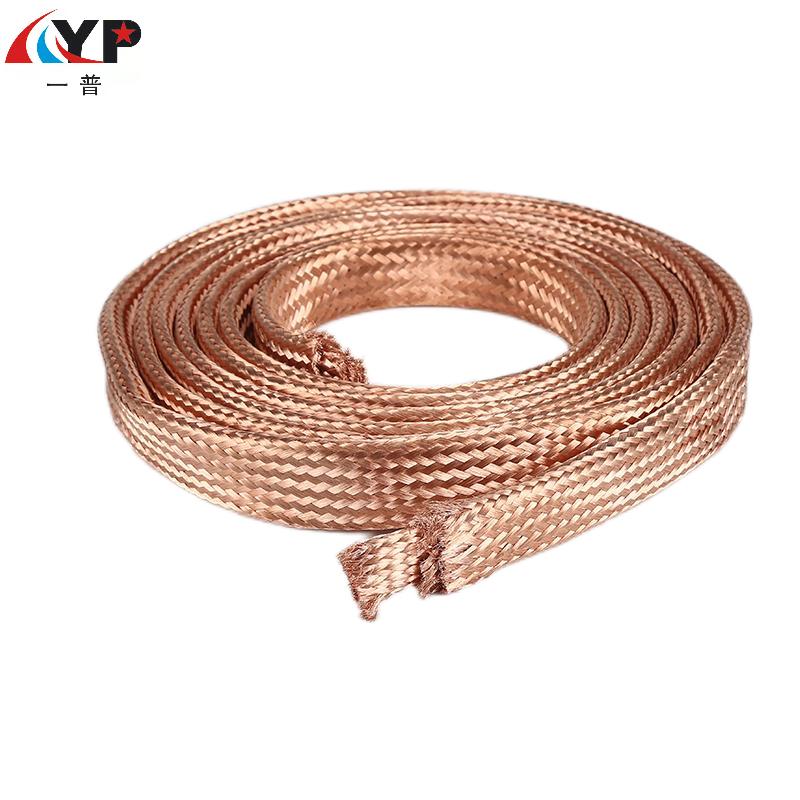

Alambre trenzado de cobre plano- adecuado para conexiones fijas, aplicaciones de alta corriente y resistentes a terremotos
Si se encuentra con las siguientes situaciones, dé prioridad a los cables planos:
-Los objetos conectados son placas planas, como líneas de salida de transformadores, barras colectoras de aparamenta y contactos de disyuntores. Una forma plana puede encajar perfectamente, aumentar el área de contacto y reducir la resistencia de contacto.
-Hay vibración en el equipo, como cuando se conecta a motores o motores diésel de gran tamaño. Su estructura de tejido puede amortiguar eficazmente las vibraciones y es más resistente a la fatiga que las barras de cobre monocatenarias.
-Necesidad de evitar que se afloje: no es fácil que se disperse después del corte y los extremos de la rosca no necesitan un tratamiento especial durante la instalación, lo que hace que la operación sea más conveniente.
-Transportar alta corriente: en escenarios de alta corriente (como cientos o incluso miles de amperios), los cables planos tienen un área de disipación de calor mayor y generalmente tienen una mejor capacidad de carga de corriente que los cables circulares de la misma área de sección transversal.

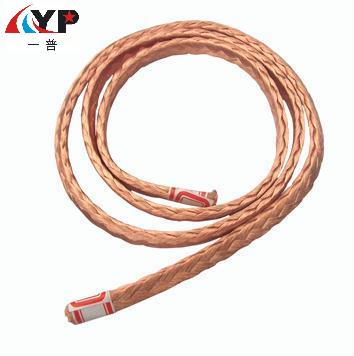

Alambre trenzado de cobre redondo- adecuado para cableado flexible, conexiones de movimiento y espacios estrechos
Si se cumplen las siguientes características, las líneas circulares son una opción más adecuada:
-El espacio de cableado es estrecho y sinuoso, como en las esquinas de los gabinetes eléctricos y la necesidad de instalación de conductos. La estructura retorcida de los alambres redondos es extremadamente suave y tiene un radio de curvatura muy pequeño.
-Los componentes de conexión requieren movimiento, como los cables de las escobillas de carbón para motores y las juntas activas para robots. La flexibilidad de los alambres circulares los hace menos propensos a romperse durante la flexión repetida.
-La ruta de instalación no es fija: si es necesario ajustar la posición de conexión en el sitio, el cable redondo es más fácil de doblar y moldear manualmente.
-Requisitos de cableado universal: como cable flexible universal, conecta varios componentes eléctricos convencionales.
Resumen:
Paso 1: mira la forma del terminal de conexión.
-Si es un terminal plano (como barra colectora, barra colectora de cobre) → elija un cable plano.
-Si se trata de un terminal circular (como un poste terminal o un perno), se pueden usar ambos, pero los cables circulares son más flexibles y los cables planos deben engarzarse con extremos circulares.
Paso 2: verifique la ruta de instalación y el entorno
-El camino es fijo, recto o ligeramente curvo → elige una línea plana.
-El camino es complejo, requiere múltiples curvas o pasa por agujeros estrechos → elige una línea circular.
